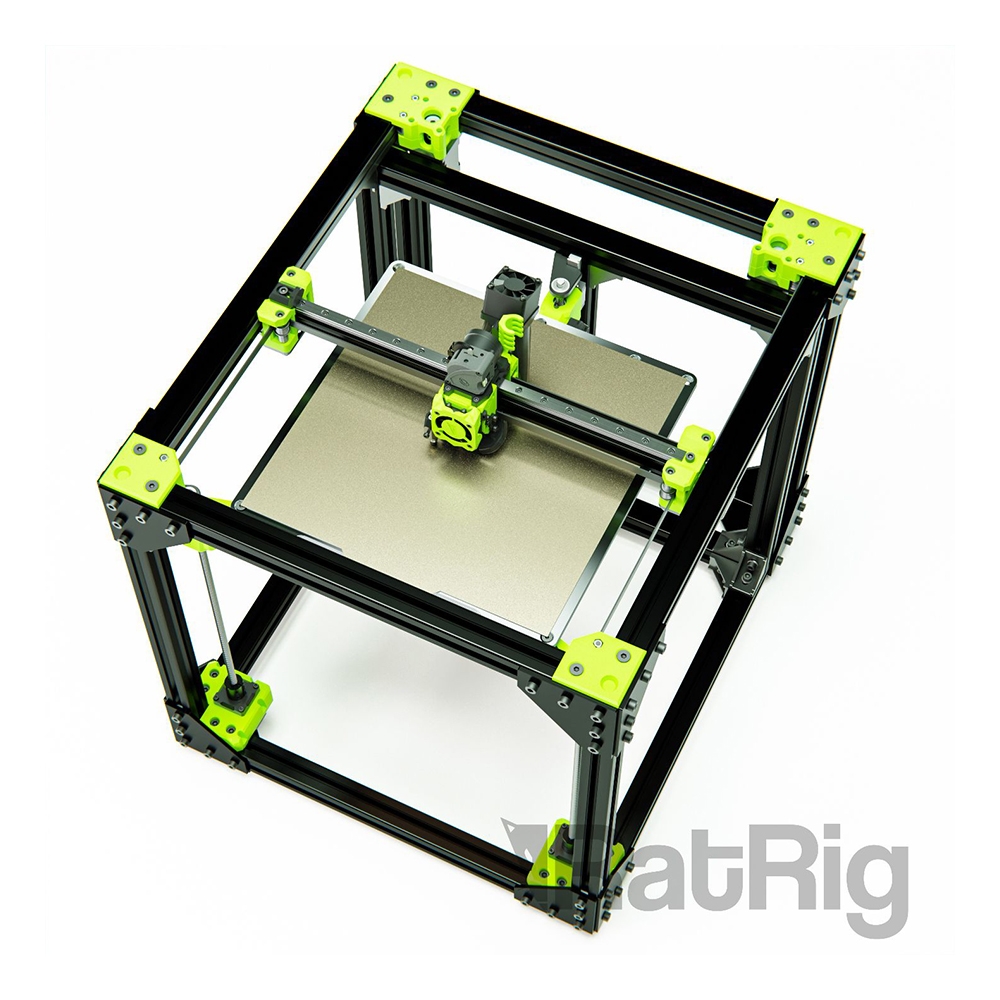

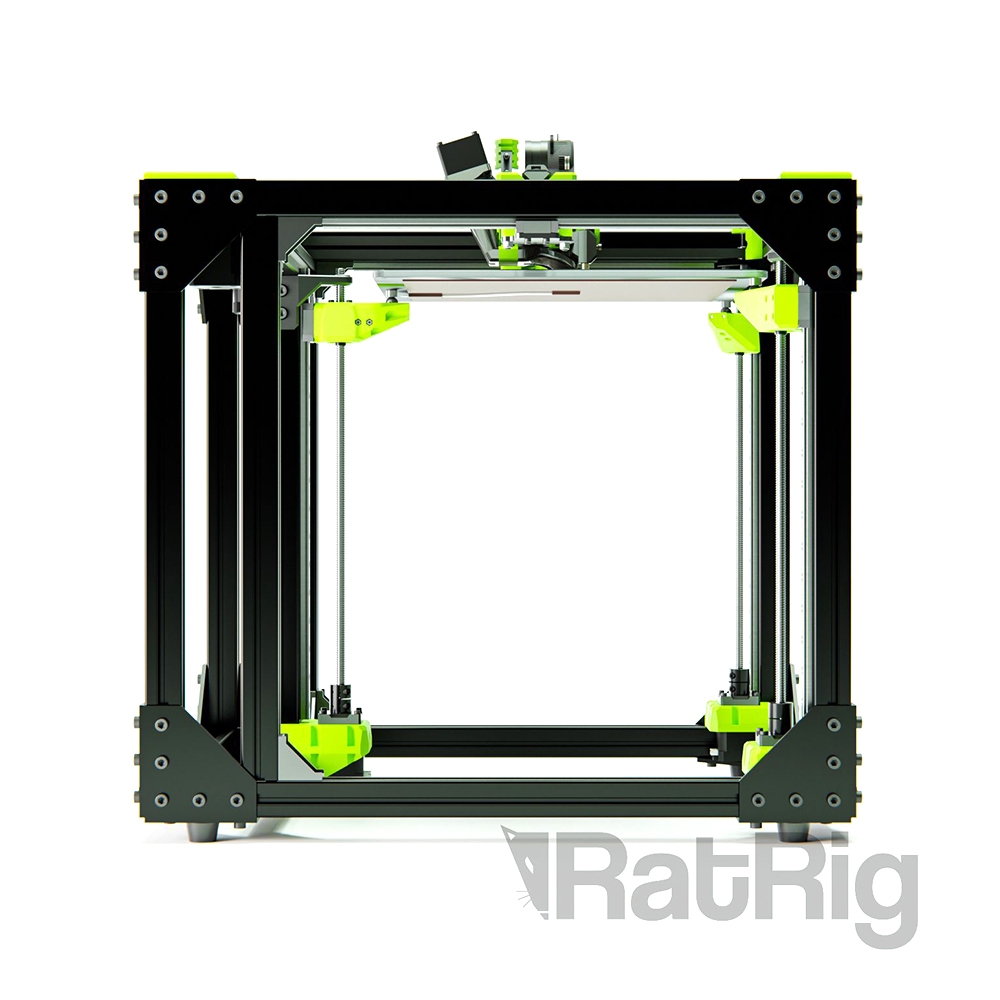

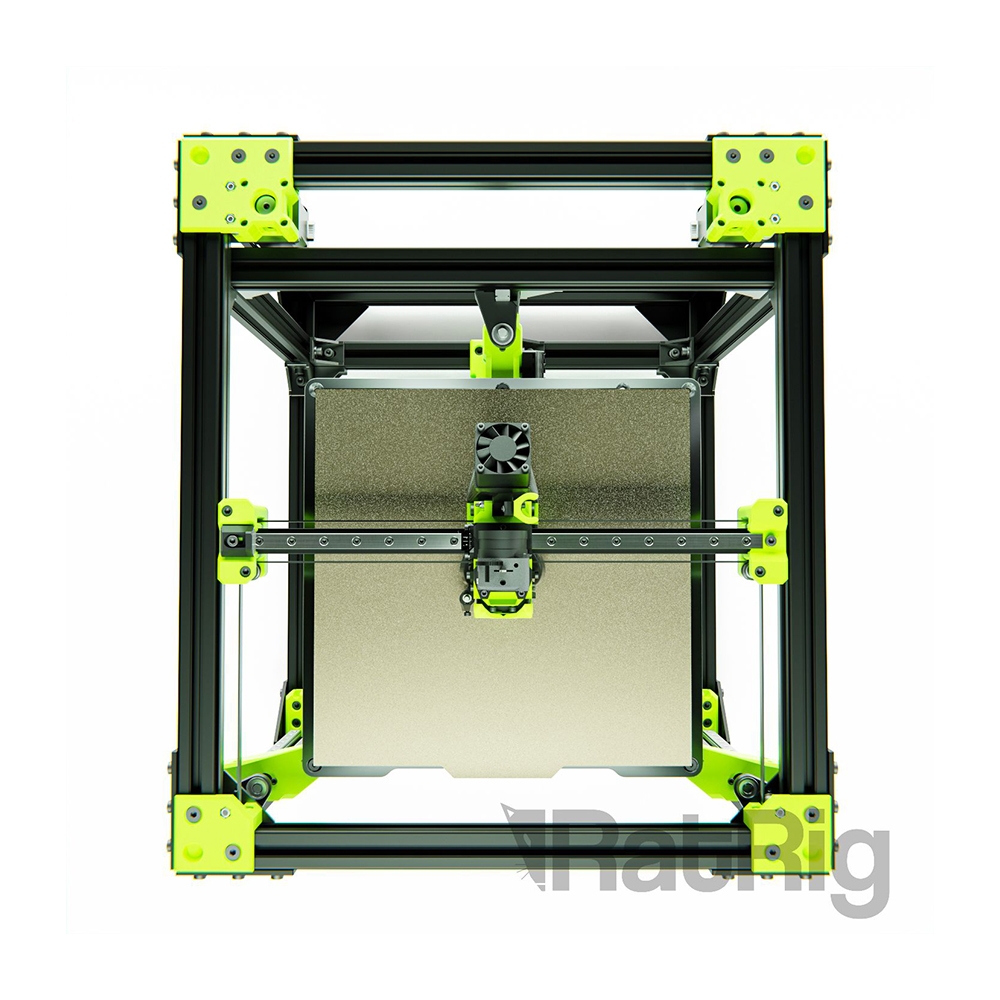

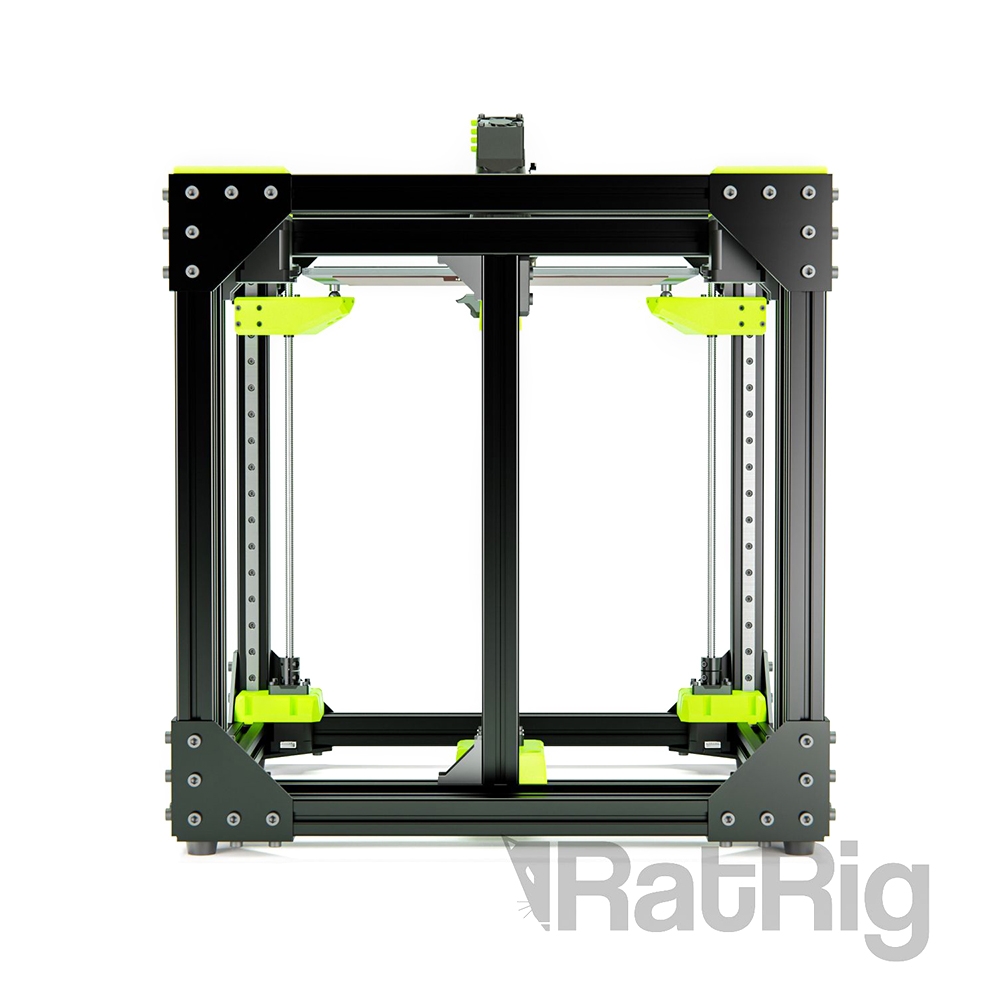

RAT RIG V-CORE 3.1

Descripción

La Rat Rig V-Core 3.1 es una impresora 3D CoreXY. El Kit de Rat Rig V-Core 3.1 está pensado para usuarios que están interesados en adquirir un kit lo más completo posible, con toda la electrónica necesaria y con la documentación adecuada para guiarles de principio a fin.

Detalles de la Rat Rig V-Core 3.1

La Rat Rig V-Core 3.1 está pensada para usuarios interesados en adquirir un kit lo más completo posible, que incluya toda la electrónica necesaria y que cuente con la documentación adecuada para guiarles de principio a fin.

Las impresoras 3D CoreXY Rat Rig varían en el volumen de impresión, los accesorios y componentes que la componen son los mismos en todos los casos.

Componentes de la Rat Rig V-Core 3.1

• Rat Rig V-Core 3 (Kit mecánico) x1
• BTT Octopus v1.1 + 6 x Drivers 2209 x1
• Phaetus Rapido UHF Hotend – Negro – 1.75mm – 24V
• Extrusor Bondtech LGX Lite x1
• Nema 17 Motor paso a paso – 48mm – 1.8degree/step, 76oz-in (LDO-42STH47-2504AC) x5
• 6x Cables de motor paso a paso Nema 17 con longitudes que coinciden con el tamaño de la máquina
• Kit de almohadilla de base caliente (incluye SSR) x1
• FlexPlate Set – Recubierto de polvo PEI x1
• Fuente de alimentación LRS 24V (Weho 250W para clientes EU/UK) x1
• Ventilador GDSTime con rodamiento de bolas – 40mm Axial Brushless 24V DC (listo con cable de 1500mm y conector XH2.54) x1
• Ventilador – 4028 Axial – Protechnic MGT4012WB-W28-C (1.2A / 12V / 23000RPM) x1
• Sonda Z “SuperPinda” de Pepperl & Fuchs (Sensor inductivo 5VDC) x1
• Kit Endstop correspondiente al tamaño de la máquina (incluye finales de carrera X e Y, cables con conectores xh preinstalados) x1
• Piezas impresas (LGX Lite + Phaetus Rapido) – PETG Verde Brillante x1

No incluido:

• Cable de Alimentación (vale cualquier cable de alimentación válido en tu país)
• Piezas impresas adicionales (adaptador LAN/IEC, espiral/tuerca/colar para el tendido de cables en el panel electrónico) – estas piezas para el tendido de cables no son esenciales y pueden imprimirse más adelante.
• Enchufe IEC/Lan – son opcionales y deben ser suministrados por el usuario.
• Crimpado de cables: es posible que necesites una herramienta de engarzado para montar los componentes electrónicos.
• Panel electrónico y paneles de cerramiento opcionales: el usuario debe adquirirlos localmente. Para ello, se proporcionan archivos DXF con patrones de tamaño, forma y orificios para los paneles. Se sugiere el uso de láminas de policarbonato de 4 mm de espesor (PRECAUCIÓN: no se aconseja un espesor superior a 4 mm, ya que interferirá con los motores XY).
• Dependiendo del tamaño de la máquina y de dónde se quiera instalar la placa controladora, pueden ser necesarios cables de extensión para los siguientes componentes: BLTouch, SuperPinda, calentador y termistor del hotend, finales de carrera – estos componentes se entregan con cables cortos, y por el momento no disponemos de extensiones para ellos. Recomendamos adquirir los siguientes cables:Para extender el cableado de su bltouch:
  • 1x 22AWG Cable 5 Conductores 1500mm
  • Para conectar la fuente de alimentación, SSR y el tablero:
  • 3x 16AWG Cable 2 Conductores 500mm

Rat Rig V-Core 3

Este kit es la culminación de los años acumulados de experiencia de Rat Rig en el diseño y producción de kits de impresoras 3D DIY en todo el mundo.

Presentado originalmente en 2017, el V-Core pasó por varias iteraciones y múltiples variantes a lo largo del tiempo, a través de un proceso de búsqueda continua de comentarios de los usuarios para impulsar el desarrollo del producto.

Las lecciones aprendidas a lo largo de los años permitieron a Rat Rig comprender qué funciona y qué no, qué características son las más valoradas por los usuarios y qué opciones garantizan tanto la calidad como la asequibilidad. Hemos destilado todos estos conocimientos en V-Core 3, diseñado en colaboración con Pawel Kucmus, miembro de nuestra comunidad en línea desde hace mucho tiempo y uno de los colaboradores más prolíficos de la plataforma V-Core.

Precisión

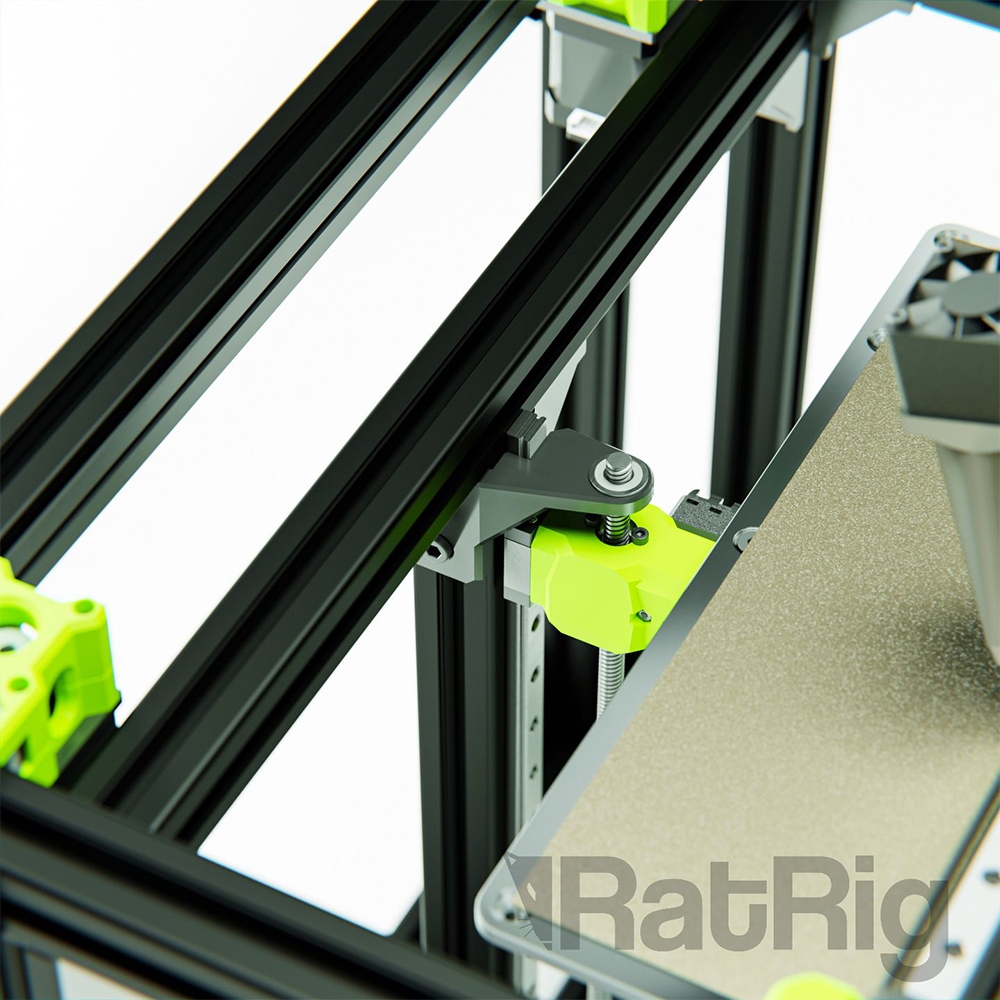

• Cama cinemática de 3 puntos.
• Placa de 6 mm para base de impresión
• Los desacopladores bimateriales en los ejes Z garantizan que cualquier inconsistencia en la transmisión no se transmita a la superficie de impresión.
• Cinemática XY construida para durar
• Todos los movimientos guiados por guías lineales MGN12
• Doble resolución Z con husillos TR8x4 en lugar de TR8x8

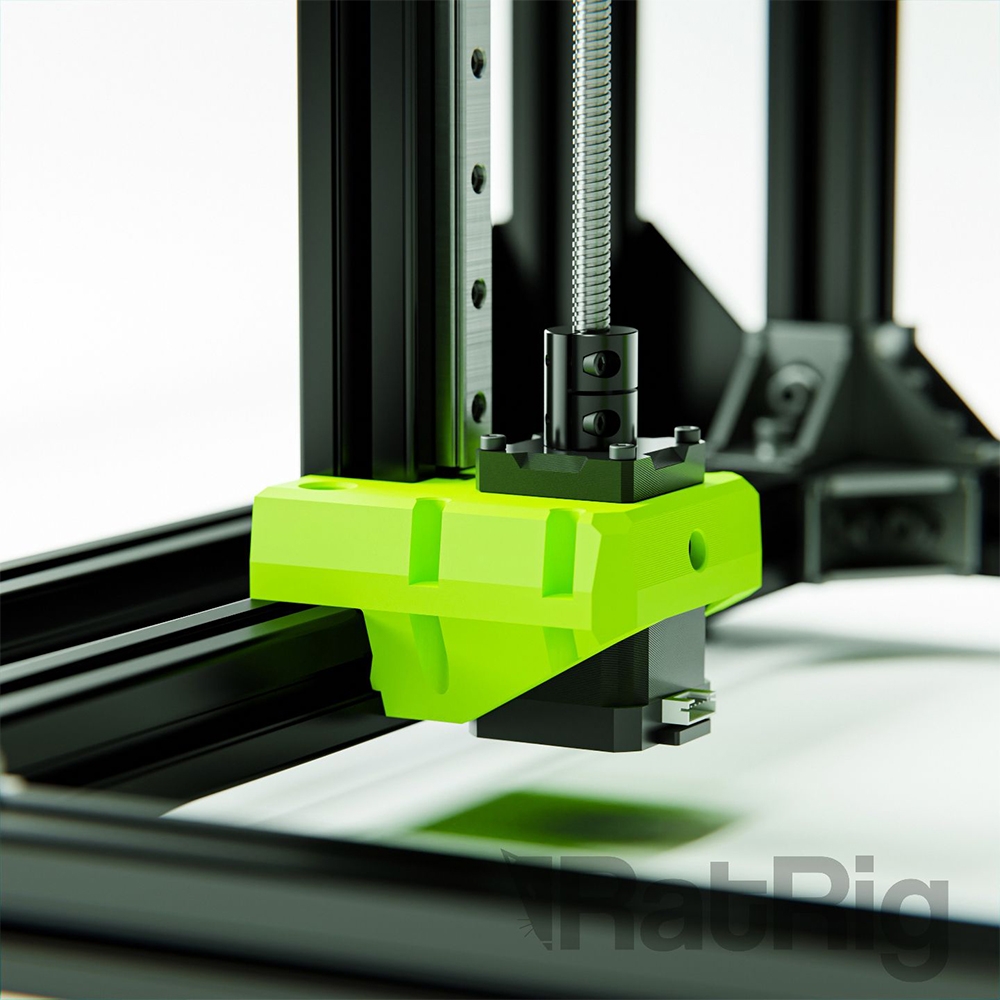

  La Rat Rig V-Core 3 utiliza 3 husillos para accionar el eje Z de la máquina. Mueven la plataforma hacia abajo en pequeños incrementos, al final de cada capa completada. El eje Z se mueve muy lentamente, por lo que la velocidad no es la prioridad, sino la precisión y la resolución.

  La V-Core 3 utiliza tornillos TR8X4mm en lugar de los TR8x8mm utilizados en máquinas anteriores, reduciendo efectivamente a la mitad el paso del tornillo – esto significa que cada rotación del motor, ahora mueve la cama la mitad. Esto duplica la resolución Z de las capas y multiplica el par de sujeción, lo que siempre resulta útil cuando se mueve una plataforma tan pesada, especialmente en las variantes más grandes.

  Robustez

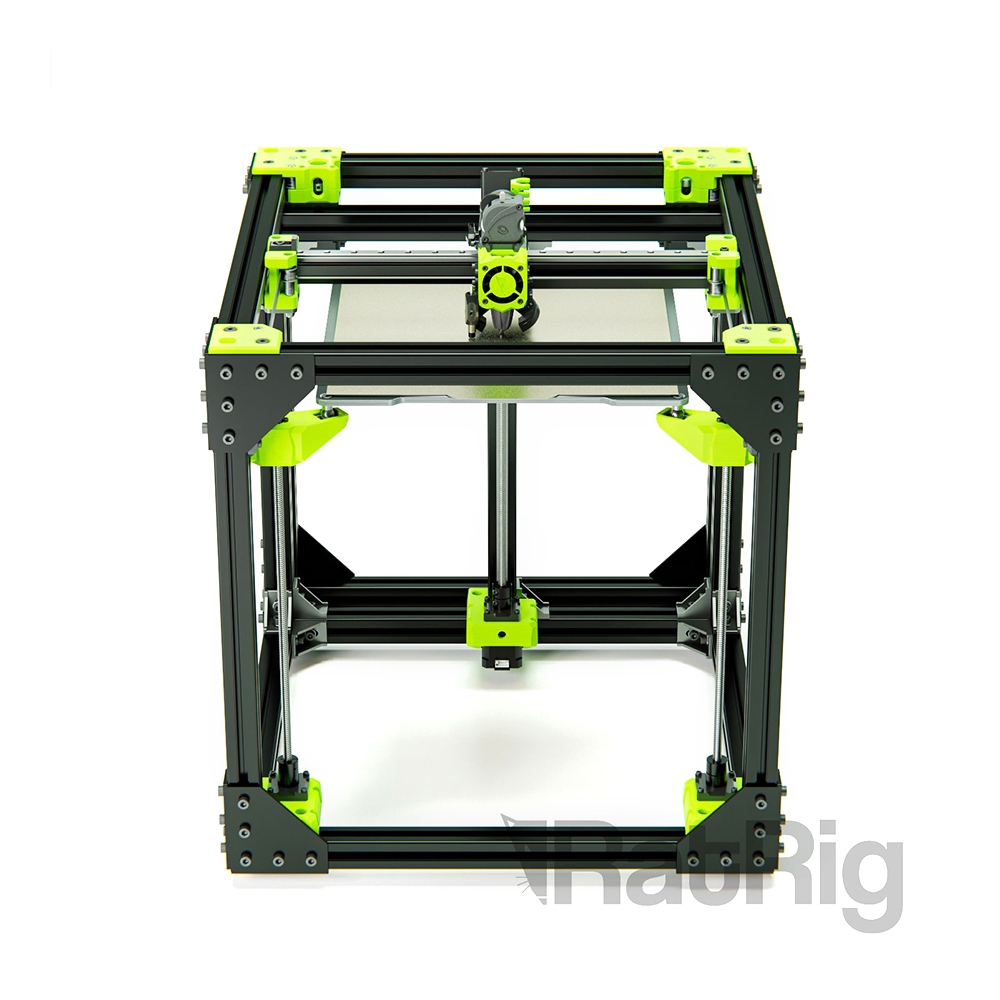

  Mientras que las versiones anteriores de la V-Core, al igual que muchas otras impresoras del mercado, se basaban únicamente en perfiles de la serie 20, la V-Core 3 está totalmente construida sobre un bastidor de aluminio de la serie 30. Desde tornillos y tuercas hasta soportes y placas, todo es más grande, fuerte y resistente.

  • Marco fabricado con aluminio T-Slot de 30x30mm con un bonito anodizado negro
  • Placas de aluminio anodizado de 4mm de grosor
  • Correas de 9mm
  • El peso de la transmisión Z y la bancada se distribuye entre los soportes del motor Z – no en los propios motores



Adaptable, 3 Volúmenes de impresión

3 Volúmenes de construcción disponibles como opción estándar: 300, 400 y 500 mm3





Soluciones completas

• El sistema de carros EVA 3 ofrece soportes para las opciones de extrusoras y hot end más populares del mercado
• Envío con EVA 3.0.2

EVA es un proyecto desarrollado y mantenido de forma independiente que pretende ser una plataforma única para muchos tipos de extrusión.

Tenga en cuenta que no todos los tipos de cabezales de impresión (debido a sus dimensiones físicas) pueden alcanzar el área de impresión completa.

• EVA 3 es la siguiente iteración de la plataforma EVA con la que V-Core 3 es totalmente compatible.
• Más información sobre EVA en: octicons-octoface-16: Documentación de EVA 3

Ayuda y Soporte

• Guía completa de construcción paso a paso (estática y en vídeo)
• Guía completa de cableado y electrónica para varias tarjetas controladoras
• Soporte de archivos de configuración para varias opciones de firmware (Reprap, Klipper)
• Únete a la comunidad de impresoras 3D Rat Rig en Facebook para conectar con otros usuarios de V-Core, compartir creaciones, conocimientos, modificaciones y estar al día de todos los avances de V-Core 3.

Seguridad

• El diseño del cableado incluye varias piezas de gestión de cables para sujetar, guiar y aliviar la tensión de los cables.
• Almohadilla térmica Keenovo personalizada con fusible térmico de 157 ºC precableado para mayor seguridad (opcional).
• El cableado sale de la almohadilla ligeramente descentrado, por lo que está perfectamente guiado a la parte posterior de la máquina sin interferir con el punto de montaje de la cama en la parte posterior.
• Para los usuarios de almohadillas térmicas de 120/220 V, el punto de conexión a tierra en la base y la base totalmente aislada del resto de la impresora hacen que el bastidor de la impresora nunca conduzca tensiones peligrosas.

Conveniencia

• Diseñado para un montaje mucho más fácil y rápido que las versiones anteriores
• La cámara separada para la electrónica garantiza el aislamiento térmico, un recorrido corto de los cables del motor, un fácil acceso a todo el cableado y una instalación muy limpia

⚠️ El panel electrónico no debe tener un grosor superior a 4 mm, de lo contrario no cabrá en el espacio disponible.

Puertos IEC y LAN

Se puede cerrar completamente

La V-Core 3 se diseñó desde el principio pensando en una carcasa completa, sin necesidad de una carcasa externa. El diseño garantiza que todos los motores y componentes electrónicos estén colocados de forma segura fuera de la cámara de impresión, por lo que están protegidos de las altas temperaturas, y que ningún elemento de la máquina sobresalga del bastidor, lo que garantiza que el bastidor pueda cubrirse directamente con paneles desde todos los lados.

Si quieres información o presupuesto para el cierre o Enclosure Kit de la Rat Rig puedes ponerte en contacto con nosotros.



Modificación

La V-Core 3 es la impresora perfecta para usuarios avanzados a los que les gusta retocar y jugar con su máquina:

• Diseño totalmente de código abierto, con modelos 3D descargables y bibliotecas de piezas disponibles de forma gratuita.
• El bastidor está construido sobre una plataforma modular de perfiles T-Slot y V-Slot, que permiten infinitas posibilidades a la hora de montar todo tipo de piezas.
• Amplio catálogo de piezas independientes disponibles para infinitas posibilidades de actualización: tornillos, tuercas, conectores, soportes, poleas, correas, componentes electrónicos, etc.
• Para inspirarte, echa un vistazo a la galería de V-Core 3 con las construcciones de usuarios de todo el mundo.

Dimensiones

Licencia

Licencia Creative Commons

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.

Puedes compartir, remezclar y modificar el diseño. Por defecto, no puedes utilizar el diseño y sus derivados con fines comerciales, pero si solicitas una licencia comercial, Rat Rig puede concedértela (y lo más probable es que lo haga), siempre y cuando consideren que tus objetivos están alineados con los mejores intereses del proyecto y sus usuarios.

El espíritu del proyecto es eliminar las barreras a la innovación y centrarse en impulsar la tecnología, trabajar como un colectivo, inspirarnos mutuamente y experimentar con nuevas ideas. Nos complace fomentar un rico ecosistema de proveedores y servicios que capacite a los usuarios ofreciéndoles más opciones y alternativas.

Página del Proyecto Rat Rig

El V-Core 3.1 es un kit DIY premium para una impresora 3D CoreXY. Aprenda todo sobre el V-Core 3 en la página dedicada al proyecto: v-core.ratrig.com.

Unidades Rat Rig Montadas

Las unidades Rat Rig montadas, están testadas y montadas por el equipo de impresoras3d.com.

Su tiempo de recepción aumenta con respecto al Kit de Montaje.

La entrega de las impresoras 3D Rat Rig montadas varía entre 2-3 semanas.

Especificaciones Técnicas

• Tecnología Aditiva: Modelado por deposición fundida (FDM) / CoreXY
• Temperatura máxima de la boquilla: hasta 300 ºC (Resistencia térmica de Hotend Phaetus Rapido)
• Temperatura máxima de la base: 100 – 110 ºC
• Volumen de impresión:

  • 300 x 300 x 300 mm
  • 400 x 400 x 400 mm
  • 500 x 500 x 500 mm

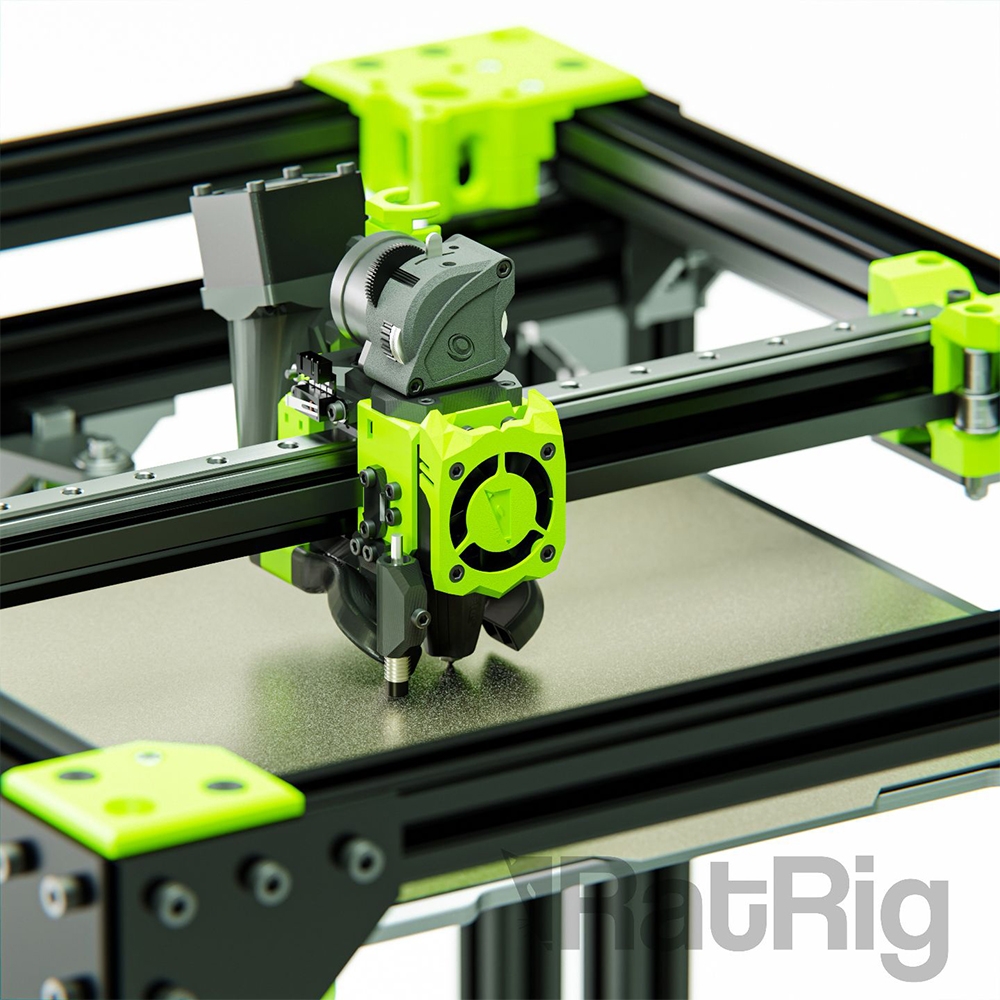

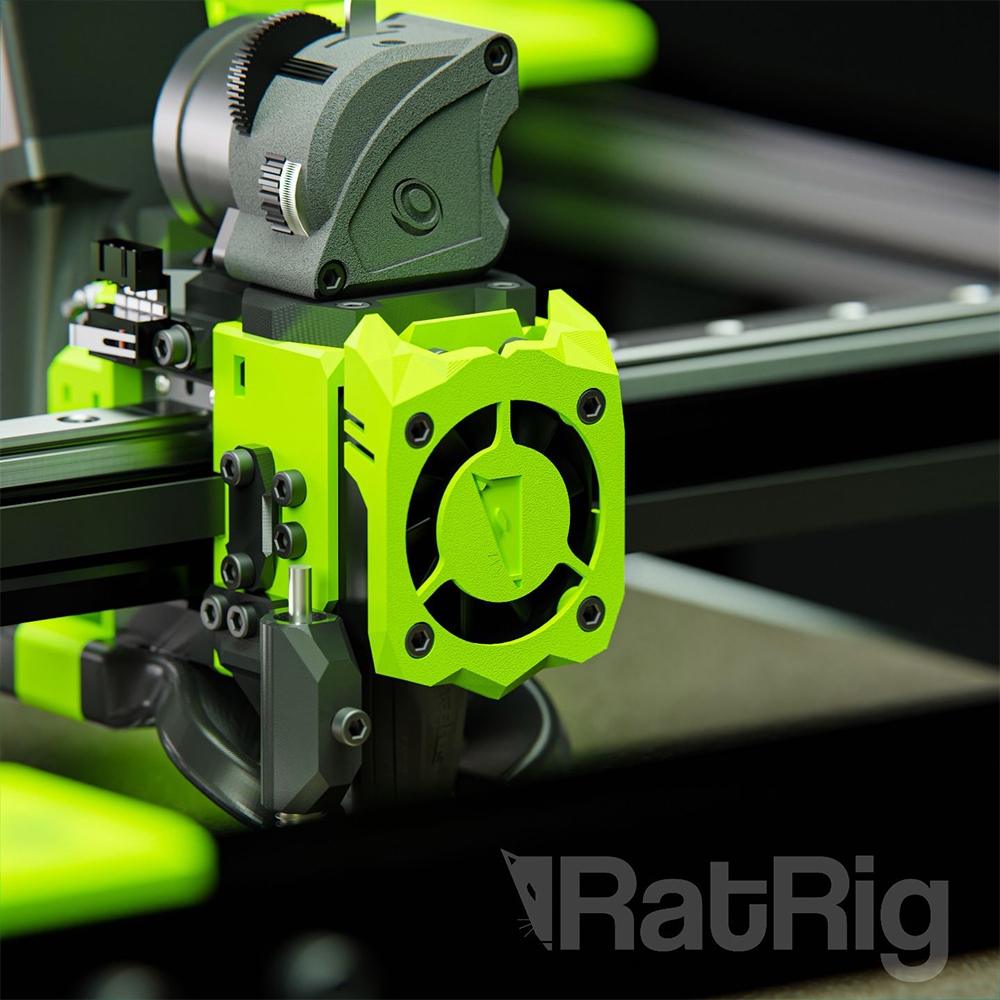

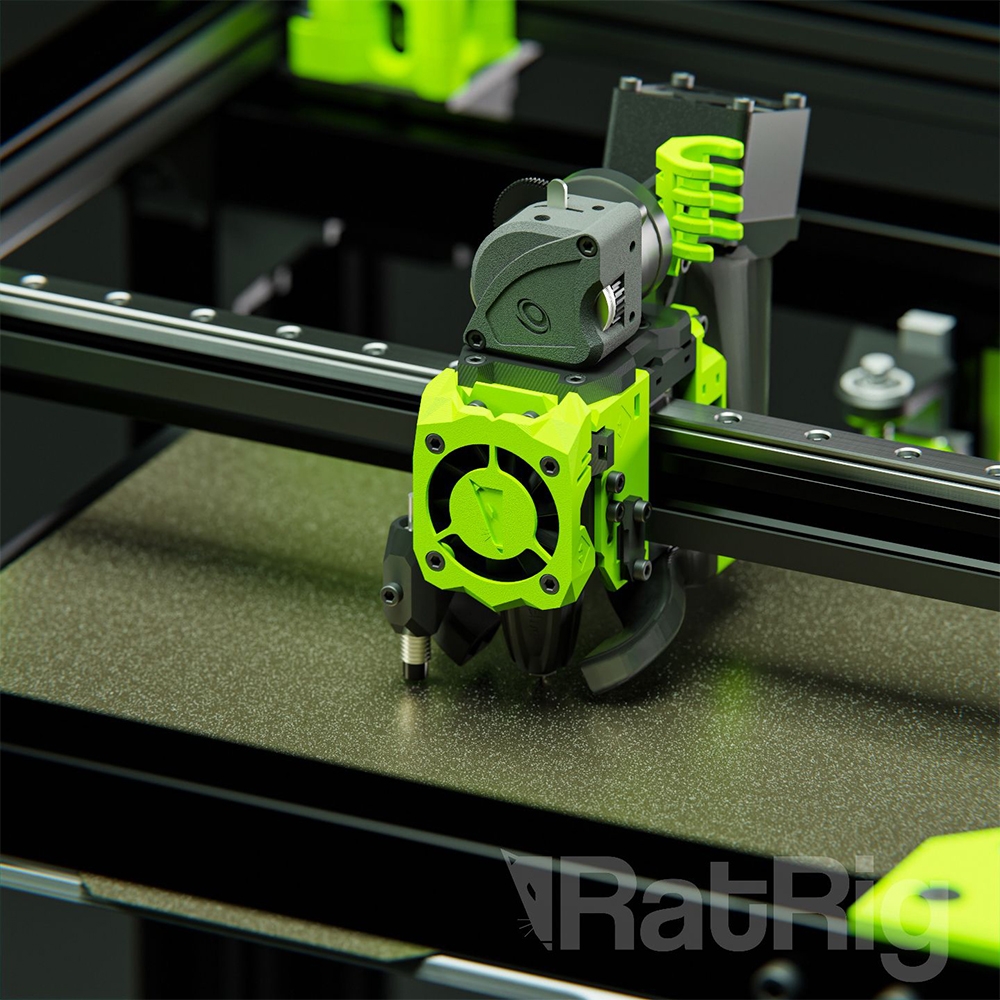

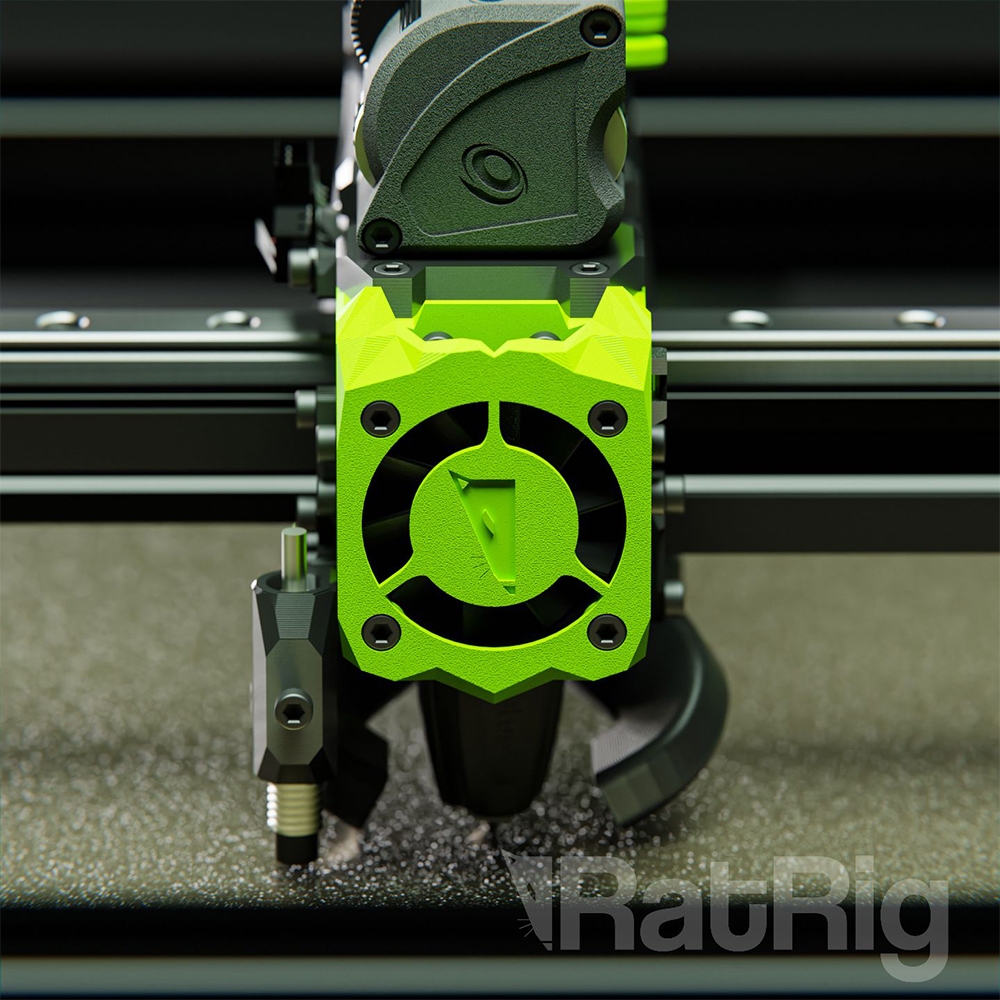

• Cabezal de impresión ligero:
  • Extrusor: LGX Lite de BondTech
  • Hotend: Phaetus Rapido
• Nivelación: automática (SuperPinda)
• Sistema de Extrusión: Directa
• Boquilla / Nozzle: Volcano
• Base de impresión
  • Flexible, PEI rugosa, de fácil extracción
• Cámara de Impresión
  • De serie abierta
  • Se puede cerrar completamente
• Electrónica
  • BTT Octopus v1.1 + 6 x 2209 Drivers
• Formatos de entrada compatibles: STL/gcode
• Conexiones: lector de tarjetas / USB

Volumen y Peso

• Volumen Peso de la impresora :
  • 300 x 300 x 300 mm / 21 kg

  • 400 x 400 x 400 mm / 25 Kg
  • 500 x 500 x 500 mm / 30 Kg
• Peso del paquete:
  • 300 mm / 30 Kg
  • 400 mm / 35 Kg
  • 500 mm / 40 Kg
• Fuente de alimentación
  • LRS 24V (Weho 250W para EU/UK)

Materiales

• Diámetro de Filamento 1.75 mm
• ABS, ASA, PA, PC, PP, PETG, CPE, PLA, incluyendo los análogos compuestos y rellenos
